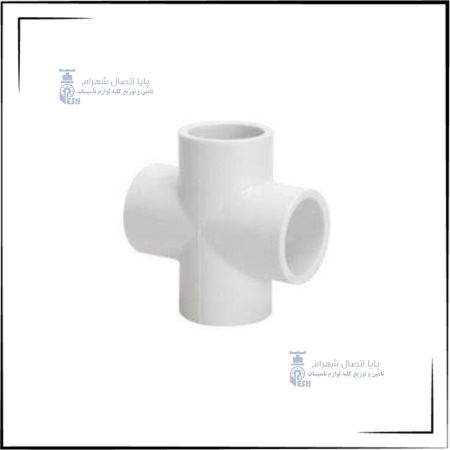

چهارراه تک لایه

اگر در حوزه تاسیسات، آبیاری، یا انتقال سیالات فعالیت می‌کنید، قطعاً با چالش انتخاب اتصالات مناسب برای پروژه‌های خود مواجه شده‌اید. یکی از پرکاربردترین و در عین حال حیاتی‌ترین قطعات در شبکه‌های لوله‌کشی، چهارراه‌ها هستند که نقش توزیع جریان را در چهار جهت مختلف بر عهده دارند. اما مسئله اینجاست که انتخاب نادرست این قطعه می‌تواند به نشتی‌های پرهزینه، افت فشار شدید و حتی توقف کامل پروژه منجر شود. اهمیت این موضوع زمانی دوچندان می‌شود که پای سیستم‌های آبرسانی شهری، آبیاری قطره‌ای در مزارع وسیع یا خطوط انتقال مواد شیمیایی در میان باشد. در این راهنمای جامع، قصد داریم شما را با یکی از کلیدی‌ترین اعضای خانواده اتصالات پلیمری، یعنی چهارراه تک لایه آشنا کنیم. از تعریف و تاریخچه پیدایش آن گرفته تا بررسی دقیق انواع، مزایا، معایب و نکات فنی خرید، همه و همه را موشکافی خواهیم کرد. در فروشگاه پایا اتصال شهرام، همواره تلاش کرده‌ایم تا با ارائه اطلاعات دقیق و محصولات باکیفیت، مسیر را برای انتخاب آگاهانه شما هموار کنیم. پس اگر به دنبال درک عمیقی از این قطعه کوچک اما تأثیرگذار هستید و می‌خواهید بدانید که چگونه می‌توانید بهترین گزینه را برای نیاز خود انتخاب کنید، تا پایان این مقاله با ما همراه باشید.

چهارراه تک لایه: تعریف، اصول و تاریخچه

چهارراه تک لایه نوعی اتصال پلیمری است که برای ایجاد انشعاب در چهار جهت عمود بر هم در مسیر لوله‌کشی طراحی شده است. وجه تمایز اصلی آن با سایر چهارراه‌ها، ساختار دیواره آن است. همانطور که از نامش پیداست، این اتصال از یک لایه مواد پلیمری تشکیل شده و فاقد لایه‌های محافظ یا چسب‌انداز اضافی است. این سادگی در ساختار، مزایا و معایب خاص خود را به همراه دارد که در بخش‌های بعدی به آن خواهیم پرداخت. اصول کارکرد آن کاملاً مکانیکی است: سیال از یک ورودی وارد شده و بسته به نیاز شبکه، به سه یا چهار خروجی دیگر هدایت می‌شود. زاویه 90 درجه بین خروجی‌ها، استانداردی رایج در این نوع اتصالات است که امکان طراحی شبکه‌های منظم را فراهم می‌کند.

تاریخچه استفاده از چهارراه‌های تک لایه به دهه‌ها قبل و همزمان با گسترش استفاده از لوله‌های پلیمری بازمی‌گردد. پیش از آن، برای ایجاد انشعاب در شبکه‌های فلزی، از عملیات جوشکاری یا اتصالات چدنی سنگین و پرهزینه استفاده می‌شد. با ظهور پلیمرهایی مانند پلی‌اتیلن (PE) و پلی‌پروپیلن (PP)، نیاز به اتصالاتی سبک، مقاوم در برابر خوردگی و با نصب آسان، احساس شد. چهارراه‌های اولیه پلیمری، عمدتاً از نوع تک لایه بودند و با روش‌های قالب‌گیری تزریقی تولید می‌شدند. این نوآوری، تحولی عظیم در صنعت لوله‌کشی ایجاد کرد و سرعت اجرای پروژه‌ها را به شکل چشمگیری افزایش داد. با گذشت زمان و با وجود ورود فناوری‌های جدیدتر مانند اتصالات چندلایه، همچنان چهارراه‌های تک لایه به دلیل سادگی، کارایی و قیمت مناسب، جایگاه ویژه خود را در بازار حفظ کرده‌اند و امروزه در طیف وسیعی از پروژه‌های ساختمانی، کشاورزی و صنعتی مورد استفاده قرار می‌گیرند. شما می‌توانید برای آگاهی از آخرین قیمت چهارراه تک لایه و خرید انواع مختلف آن، به فروشگاه‌های معتبر مراجعه کنید.

انواع چهارراه تک لایه

چهارراه‌های تک لایه بر اساس معیارهای مختلفی مانند جنس مواد اولیه، سایز، نوع کاربرد و روش اتصال به دسته‌های گوناگونی تقسیم می‌شوند. شناخت این انواع برای انتخاب صحیح و خرید چهارراه تک لایه مناسب، ضروری است.

چهارراه تک لایه پلی‌اتیلن (PE)

این نوع چهارراه که معمولاً از جنس پلی‌اتیلن با چگالی بالا (HDPE) ساخته می‌شود، محبوب‌ترین گزینه برای سیستم‌های آبرسانی تحت فشار، آبیاری قطره‌ای و خطوط انتقال آب در صنایع است. مقاومت بالای پلی‌اتیلن در برابر مواد شیمیایی، ضربه و ترک خوردگی ناشی از تنش‌های محیطی، آن را به گزینه‌ای ایده‌آل برای دفن در خاک تبدیل کرده است. اتصال این چهارراه‌ها به لوله‌ها معمولاً از طریق جوش حرارتی (الکتروفیوژن یا جوش لب به لب) یا با استفاده از اتصالات مکانیکی انجام می‌شود. تنوع سایز در این محصول بسیار بالاست و از قطرهای کوچک برای مصارف خانگی تا قطرهای بسیار بزرگ برای خطوط اصلی انتقال آب را شامل می‌شود. برای استعلام قیمت چهارراه تک لایه از نوع پلی‌اتیلن، بهتر است با تأمین‌کنندگان معتبر تماس بگیرید.

چهارراه تک لایه پلی‌پروپیلن (PP)

چهارراه‌های ساخته شده از پلی‌پروپیلن، بیشتر در تأسیسات داخلی ساختمان‌ها، به ویژه در سیستم‌های لوله‌کشی آب سرد و گرم و همچنین در خطوط تخلیه فاضلاب کاربرد دارند. پلی‌پروپیلن مقاومت دمایی بالاتری نسبت به پلی‌اتیلن دارد و می‌تواند دمای آب تا حدود ۹۵ درجه سانتی‌گراد را تحمل کند، به همین دلیل گزینه‌ای مناسب برای سیستم‌های گرمایش از کف و رادیاتورها محسوب می‌شود. این اتصالات معمولاً به روش جوش درجا (سوکت) یا با استفاده از اتصالات رزوه‌ای به لوله‌ها متصل می‌شوند. کیفیت مواد اولیه و دقت در قالب‌گیری، نقش مستقیمی در عملکرد طولانی مدت این نوع چهارراه‌ها دارد.

چهارراه تک لایه پلی‌وینیل کلراید (PVC)

چهارراه‌های PVC، عمدتاً به دلیل قیمت اقتصادی و مقاومت شیمیایی خوب در برابر اسیدها و بازها، در سیستم‌های انتقال فاضلاب شهری، زهکشی زمین‌های کشاورزی و برخی کاربردهای صنعتی با سیالات غیرخورنده (غیر از حلال‌های آلی) استفاده می‌شوند. این نوع اتصالات معمولاً به روش چسب مخصوص (چسب PVC) یا با استفاده از واشر لاستیکی (برای سیستم‌های تحت فشار پایین) به لوله متصل می‌شوند. مقاومت مکانیکی PVC نسبت به پلی‌اتیلن کمتر است و در برابر ضربه و دمای بالا (بالای ۶۰ درجه سانتی‌گراد) آسیب‌پذیرتر است. بنابراین، انتخاب آن باید با توجه دقیق به شرایط محیطی و نوع سیال انجام شود.

چهارراه تک لایه با اتصال دنده‌ای (مخلوط)

این دسته از محصولات، ترکیبی از اتصال پلیمری (تک لایه) و رزوه‌های فلزی (برنجی یا گالوانیزه) هستند. چهارراه‌های دنده‌دار پلیمری، امکان اتصال لوله‌های پلاستیکی به شیرآلات، پمپ‌ها و سایر تجهیزات فلزی را فراهم می‌کنند. این نوع اتصالات در نقاطی که نیاز به باز و بسته شدن مکرر است یا جایی که باید به یک قطعه فلزی متصل شویم، کاربرد حیاتی دارند. کیفیت رزوه‌ها و نحوه تزریق پلاستیک بر روی قسمت فلزی، از مهم‌ترین فاکتورها در هنگام خرید این نوع از اتصالات است. این محصول نیز جزو پرکاربردترین انواع چهارراه تک لایه در بازار محسوب می‌شود.

مزایا و معایب چهارراه تک لایه

برای تصمیم‌گیری آگاهانه در مورد استفاده از چهارراه‌های تک لایه، بررسی دقیق نقاط قوت و ضعف آنها ضروری است. در ادامه به مهم‌ترین مزایا و معایب این دسته از اتصالات می‌پردازیم.

• مزایا:
  • قیمت مناسب و مقرون به صرفه: به دلیل سادگی فرآیند تولید و عدم استفاده از مواد اولیه چندلایه یا پیچیده، قیمت چهارراه تک لایه به طور قابل توجهی پایین‌تر از نمونه‌های چندلایه یا فلزی است. این ویژگی، آن را به گزینه‌ای ایده‌آل برای پروژه‌های با بودجه محدود یا شبکه‌های وسیع تبدیل کرده است که در آنها تعداد اتصالات مصرفی بسیار زیاد است. در فروش لوله و اتصالات پلیمری، این محصول همواره جزو پرفروش‌ترین اقلام بوده است.
  • نصب آسان و سریع: روش‌های اتصال در این محصولات (چسب، جوش درجا، جوش الکتروفیوژن) نسبتاً ساده بوده و نیاز به تخصص و تجهیزات بسیار پیچیده‌ای ندارد. این موضوع باعث افزایش سرعت اجرای پروژه و کاهش هزینه‌های نیروی انسانی می‌شود.
  • وزن سبک و حمل و نقل آسان: وزن کم این اتصالات در مقایسه با انواع فلزی، حمل و نقل و جابجایی آنها را در کارگاه بسیار آسان کرده و هزینه‌های لجستیک را کاهش می‌دهد.
  • مقاومت در برابر خوردگی و زنگ زدگی: ماهیت پلیمری این اتصالات باعث می‌شود تا در برابر خوردگی ناشی از رطوبت، املاح موجود در آب و بسیاری از مواد شیمیایی مقاوم باشند و طول عمر بالایی در محیط‌های مرطوب داشته باشند.
  • عایق الکتریکی و حرارتی: پلیمرها رسانای الکتریسیته و حرارت نیستند، بنابراین از ایجاد جریان‌های سرگردان و اتلاف انرژی حرارتی در سیستم جلوگیری می‌کنند.
• معایب:
  • مقاومت مکانیکی پایین‌تر نسبت به فلزات: در مقایسه با اتصالات فلزی یا چدنی، مقاومت چهارراه‌های تک لایه در برابر ضربات شدید و بارهای مکانیکی سنگین (مانند عبور وسایل نقلیه سنگین از روی خط) کمتر است و ممکن است دچار ترک یا شکستگی شوند.
  • محدودیت در تحمل فشار و دمای بالا: هر نوع پلیمری محدوده تحمل فشار و دمای مشخصی دارد. برای مثال، چهارراه‌های PVC در دماهای بالا نرم شده و مقاومت خود را از دست می‌دهند. این محدودیت‌ها باید هنگام طراحی شبکه مد نظر قرار گیرند.
  • تغییر شکل در برابر اشعه فرابنفش (UV): بسیاری از پلیمرها در برابر تابش مستقیم و طولانی مدت نور خورشید (اشعه UV) دچار تخریب و شکنندگی می‌شوند. بنابراین، استفاده از این اتصالات در فضاهای باز نیازمند محافظت (مانند پوشش یا رنگ‌آمیزی) است.
  • عدم امکان تحمل بارهای نقطه‌ای: در محل اتصال چهارراه به لوله‌ها، اگر تکیه‌گاه مناسبی تعبیه نشود، تنش‌های ایجاد شده می‌تواند منجر به خستگی و ترک خوردگی در طولانی مدت شود.

مقایسه تخصصی چهارراه تک لایه با انواع چندلایه

یکی از رایج‌ترین سوالات در هنگام خرید چهارراه تک لایه، تفاوت آن با نمونه‌های چندلایه است. در اینجا به مقایسه این دو فناوری می‌پردازیم.

تحلیل جدول: همانطور که مشاهده می‌شود، انتخاب بین چهارراه تک لایه و چندلایه کاملاً به نیاز پروژه بستگی دارد. اگر پروژه شما شامل انتقال آب سرد با فشار معمولی است و بودجه محدودی دارید، خرید چهارراه تک لایه انتخاب هوشمندانه‌ای خواهد بود. اما اگر با سیستم‌های گرمایش از کف یا آب گرم تحت فشار سروکار دارید که نوسانات دمایی و نفوذ اکسیژن می‌تواند به تجهیزات آسیب بزند، سرمایه‌گذاری بر روی اتصالات چندلایه ضروری است. در هر دو مورد، توجه به استانداردهای تولید و برند معتبر، ضامن کیفیت و طول عمر شبکه شما خواهد بود.

راهنمای انتخاب و خرید چهارراه تک لایه

انتخاب یک چهارراه تک لایه مناسب، نیازمند توجه به چندین معیار فنی و عملیاتی است. در این بخش، شما را با این معیارها آشنا کرده و نکاتی را برای یک خرید مطمئن ارائه می‌دهیم.

• معیارهای فنی:
  • جنس مواد اولیه: اولین و مهم‌ترین گام، تعیین جنس پلیمر بر اساس سیال و شرایط محیطی است. برای آب آشامیدنی سرد، پلی‌اتیلن (PE100) بهترین گزینه است. برای فاضلاب، PVC یا PP و برای آب گرم، پلی‌پروپیلن (PP-R) مناسب خواهد بود. حتماً از اصل بودن مواد اولیه و داشتن نشان استاندارد اطمینان حاصل کنید.
  • سایز و ابعاد: سایز چهارراه باید دقیقاً متناسب با قطر لوله‌های شبکه انتخاب شود. استفاده از اتصالات با سایز نامناسب، باعث افت فشار و نشتی می‌شود. سایزها معمولاً بر حسب میلی‌متر یا اینچ درج می‌شوند.
  • فشار اسمی (PN): هر اتصال پلیمری برای تحمل یک حداکثر فشار کاری (Pressure Nominal) طراحی و تولید می‌شود. این عدد (مثلاً PN16) نشان‌دهنده فشاری بر حسب بار است که اتصال می‌تواند در دمای 20 درجه سانتی‌گراد تحمل کند. فشار اسمی محصول باید با فشار کاری شبکه همخوانی یا بیشتر از آن باشد.
  • استانداردهای تولید: وجود استانداردهای ملی و بین‌المللی (مانند ISO 4427 برای لوله‌های پلی‌اتیلن) بر روی محصول یا بسته‌بندی آن، نشانه کیفیت و پایبندی تولیدکننده به اصول فنی است.
• نکات خرید:
  • برندهای مطرح: در بازار ایران، برندهای معتبر متعددی در زمینه تولید لوله و اتصالات پلیمری فعالیت دارند که هر کدام سبد محصولات کاملی از انواع چهارراه تک لایه را ارائه می‌دهند. انتخاب برندهای شناخته‌شده که سابقه طولانی در بازار دارند، ریسک خرید محصولات بی‌کیفیت را کاهش می‌دهد. برای اطلاع از قیمت چهارراه تک لایه هر برند، می‌توانید با نمایندگی‌های فروش تماس بگیرید.
  • کیفیت ظاهری: محصولات باکیفیت، ظاهری یکنواخت، فاقد ترک، سوراخ، پلیسه (اضافات پلاستیک) و تغییر رنگ دارند. سطح داخلی و خارجی باید صاف و براق باشد.
  • بسته‌بندی: محصولات اصل و باکیفیت، در بسته‌بندی‌های استاندارد و دارای هولوگرام و برچسب اصالت عرضه می‌شوند.
  • خرید از فروشگاه‌های معتبر: برای خرید لوله و اتصالات پلیمری، حتماً از فروشگاه‌ها و تأمین‌کنندگان معتبر و باسابقه خرید کنید. در فروشگاه پایا اتصال شهرام، ما همواره اصالت و کیفیت کالاهای خود را تضمین می‌کنیم و مشاوره تخصصی لازم را برای انتخاب بهترین محصول به شما عزیزان ارائه می‌دهیم.
• مقایسه با رقبا: هنگام خرید چهارراه تک لایه، پیشنهاد می‌شود محصول چند برند معتبر را از نظر کیفیت ظاهری، وزن و قیمت با یکدیگر مقایسه کنید. گاهی اوقات تفاوت قیمت جزئی، نشان‌دهنده استفاده از مواد اولیه مرغوب‌تر یا رعایت دقیق‌تر استانداردها است. تمرکز صرف بر روی پایین‌ترین قیمت چهارراه تک لایه می‌تواند در درازمدت به هزینه‌های تعمیر و تعویض بالاتری منجر شود.

مراحل اجرا و استفاده از چهارراه تک لایه

نصب صحیح چهارراه تک لایه به اندازه انتخاب آن اهمیت دارد. در ادامه، یک راهنمای گام‌به‌گام برای اجرای صحیح این اتصال ارائه می‌دهیم. دقت کنید که روش اتصال بسته به جنس چهارراه متفاوت است.

گام اول: آماده‌سازی سطح و ابزار
پیش از هر چیز، از تمیز و خشک بودن سطوح داخلی و خارجی لوله و چهارراه اطمینان حاصل کنید. هرگونه گرد و غبار، چربی یا رطوبت می‌تواند کیفیت اتصال را به شدت کاهش دهد. ابزار مورد نیاز خود را شامل دستگاه جوش (برای PP و PE)، هویه مخصوص (برای الکتروفیوژن)، چسب (برای PVC)، متر، ماژیک، سنباده نرم و دستمال تمیز آماده کنید. برای انواع جوشی، اطمینان از سلامت و دمای صحیح دستگاه بسیار حیاتی است.

گام دوم: برش و علامت‌گذاری
لوله را به صورت عمود و صاف برش دهید. استفاده از قیچی لوله‌بر مخصوص، از ایجاد لبه‌های ناهموار و ترک جلوگیری می‌کند. سپس، عمق نهایی اتصال را روی لوله علامت بزنید. این عمق معمولاً روی چهارراه درج شده یا در دفترچه راهنمای آن ذکر شده است. علامت‌گذاری دقیق، از فرو رفتن بیش از حد لوله در اتصال و کاهش سطح مقطع داخلی جلوگیری می‌کند.

گام سوم: انجام اتصال
این گام، بسته به نوع اتصال متفاوت است:

• برای چهارراه‌های پلی‌پروپیلن (جوش درجا): دستگاه جوش را تا دمای 260 درجه سانتی‌گراد گرم کنید. همزمان، لوله را در هولدر دستگاه و اتصال را روی سنبه مخصوص قرار دهید و زمان کافی (متناسب با سایز لوله) صبر کنید تا مواد ذوب شوند. سپس به سرعت و با یک حرکت مستقیم، لوله را تا محل علامت داخل چهارراه فرو کنید و آن را به مدت حداقل 30 ثانیه در جای خود ثابت نگه دارید تا جوش محکم شود. از چرخاندن لوله یا اتصال در حین جوشکاری جدا خودداری کنید.
• برای چهارراه‌های پلی‌اتیلن (الکتروفیوژن): سطح بیرونی لوله را با سنباده نرم زبر کرده و تمیز کنید. لوله را تا انتها داخل چهارراه الکتروفیوژن فرو کنید. سپس سرهای دستگاه جوش الکتروفیوژن را به ترمینال‌های اتصال متصل کرده و بارکد روی اتصال را توسط دستگاه اسکن کنید (یا زمان و ولتاژ مشخص شده روی اتصال را به صورت دستی وارد کنید). با شروع فرآیند جوش، تا پایان زمان خنک‌شدن (که روی اتصال درج شده) هیچ حرکتی به قطعه ندهید.
• برای چهارراه‌های PVC (چسبی): چسب مخصوص PVC را به طور یکنواخت بر روی سطح خارجی لوله (تا عمق علامت) و سطح داخلی چهارراه بمالید. بلافاصله لوله را با یک حرکت چرخشی داخل اتصال فرو کنید تا به علامت برسد. لوله و اتصال را چند ثانیه نگه دارید تا چسب اولیه بگیرد. برای خشک شدن کامل چسب، بسته به دمای محیط، چند ساعت زمان لازم است.

گام چهارم: خنک‌سازی و بازرسی
پس از اتمام جوش، از هرگونه تنش، ضربه یا جابجایی قطعه تا زمان خنک شدن کامل (حداقل به مدت زمان تعیین شده توسط تولیدکننده) جلوگیری کنید. پس از خنک شدن، اتصال را از نظر ظاهری بررسی کنید. وجود یک مهره جوش یکنواخت در اطراف لبه اتصال (برای انواع جوشی) نشانه کیفیت کار است. در نهایت، قبل از راه‌اندازی نهایی شبکه، می‌توانید با فشار هوای کم، از عدم نشتی اتصالات اطمینان حاصل کنید.

جدول مشخصات فنی چهارراه تک لایه (نمونه)

در اینجا یک نمونه از مشخصات فنی که می‌توانید برای انواع چهارراه تک لایه انتظار داشته باشید، ارائه شده است. توجه داشته باشید که این مقادیر بسته به جنس، سایز و برند محصول می‌توانند متفاوت باشند.

برای اطلاع دقیق از مشخصات فنی و خرید چهارراه تک لایه با سایز و فشار مورد نظر خود، می‌توانید با کارشناسان فروش پایا اتصال تماس بگیرید. استعلام قیمت چهارراه تک لایه برای پروژه‌های خاص نیز به راحتی از طریق ارتباط با ما امکان‌پذیر است.

جمع‌بندی و پیشنهاد نهایی

در این مقاله، سفری داشتیم به دنیای اتصالات پلیمری و به طور خاص به بررسی چهارراه تک لایه پرداختیم. از تعریف و تاریخچه آن گفتیم، با انواع مختلف آن از نظر جنس و کاربرد آشنا شدیم، مزایا و معایبش را با دقت وارسی کردیم و آن را با رقیب اصلی خود یعنی انواع چندلایه مقایسه نمودیم. سپس با ارائه یک راهنمای خرید گام‌به‌گام و مراحل اجرایی دقیق، سعی کردیم شما را برای یک انتخاب و نصب آگاهانه و بدون دردسر مجهز کنیم. همانطور که دیدید، چهارراه تک لایه علیرغم سادگی ظاهری، قطعه‌ای حیاتی در شبکه‌های لوله‌کشی محسوب می‌شود و انتخاب نادرست آن می‌تواند عواقب جبران‌ناپذیری به دنبال داشته باشد. توجه به جنس مواد، فشار اسمی، استانداردها و برند تولیدکننده، عواملی هستند که نباید هرگز از آنها غافل شد. چه در پروژه‌های بزرگ صنعتی و کشاورزی و چه در تأسیسات داخلی یک ساختمان کوچک، کیفیت اتصالات مصرفی، تضمین‌کننده عمر و کارایی سیستم شما خواهد بود. ما در فروشگاه پایا اتصال شهرام، با گرد هم آوردن مجموعه‌ای از باکیفیت‌ترین برندهای موجود در زمینه فروش لوله و اتصالات پلی اتیلن و سایر محصولات پلیمری، تلاش کرده‌ایم تا بستری مطمئن و حرفه‌ای را برای تأمین نیازهای شما عزیزان فراهم آوریم. کارشناسان مجرب ما آماده‌اند تا شما را در انتخاب بهترین محصول، از جمله انواع چهارراه تک لایه، یاری کرده و اطلاعات دقیقی را در زمینه قیمت لوله و اتصالات پلیمری و محصولات مرتبط در اختیارتان قرار دهند. امیدواریم این راهنما توانسته باشد دیدی روشن و جامع نسبت به این محصول مهم در اختیار شما قرار دهد. انتخاب نهایی با شماست، اما فراموش نکنید که سرمایه‌گذاری بر روی کیفیت، در بلندمدت، مقرون به صرفه‌ترین و هوشمندانه‌ترین انتخاب خواهد بود. برای خرید لوله و اتصالات تک لایه و استعلام قیمت‌های به‌روز، همواره می‌توانید روی مشاوره و همراهی ما حساب کنید.
