زانو تک لایه یک قطعه اساسی و تغییردهنده در سیستمهای لولهکشی مدرن است که امکان تغییر جهت مسیر لوله را به شیوهای کاملاً مطمئن، بهداشتی و سریع فراهم میآورد. این اتصال که به صورت یک زاویه ثابت (عمدتاً ۹۰ یا ۴۵ درجه) طراحی شده، جایگزین مناسبی برای روشهای سنتی خمکاری لوله محسوب میشود. استفاده از زانو تک لایه ریسک تغییر شکل نامناسب لایه آلومینیومی در لولههای تک لایه را که در اثر خمکاری دستی ممکن است رخ دهد، به طور کامل از بین میبرد. این قطعه با حفظ یکنواختی کامل سطح داخلی و قطر هیدرولیکی، مانع از ایجاد افت فشار موضعی و تلاطم در جریان سیال میشود. جنس بدنه آن معمولاً از آلیاژهای باکیفیت برنج یا استنلس استیل بوده و با استفاده از همان سیستم اتصال مکانیکی فیتینگی (اورینگ و حلقه قفل کن) کار میکند. این طراحی هوشمندانه امکان نصب سریع و یکپارچه زانو را با بقیه سیستم، بدون نیاز به عملیات اضافی فراهم میسازد. در پروژههای متنوع در تهران، از ساختوسازهای مسکونی تا پروژههای تجاری بزرگ، استفاده از این اتصال موجب تسریع روند اجرا و افزایش ضریب اطمینان شده است. تامینکنندگان معتبری مانند فروشگاه پایا اتصال شهرام با عرضه انواع زانو تک لایه مرغوب، امکان خرید زانو تک لایه مطمئن را برای فعالان این صنعت ایجاد کردهاند. کاربرد زانو تک لایه در هر نقطه از شبکه لولهکشی که نیاز به دور زدن موانع یا تغییر مسیر باشد، ضروری و کاربردی است.
طراحی مهندسی شده و مشخصات فنی زانو
طراحی زانو تک لایه حاصل درک عمیق از مکانیک سیالات و رفتار مواد تحت فشار است. این قطعه به گونهای شکل داده شده که علاوه بر تغییر جهت، کمترین مقاومت را در برابر جریان ایجاد کند. شعاع داخلی انحناء در زانوهای مرغوب به اندازهای است که از برخورد شدید سیال به دیواره و ایجاد حفرههای کم فشار (کاویتاسیون) جلوگیری مینماید. مشخصات زانو تک لایه شامل زاویه انحناء، سایز اسمی، جنس بدنه، نوع پوشش (معمولاً نیکل کروم)، استاندارد فشارکاری و جنس اورینگهای آببندی است. مانند دیگر اتصالات فیتینگی، درون این قطعه نیز دو اورینگ از جنس EPDM مرغوب تعبیه شده که مسئول آببندی کامل در دو نقطه ورودی لوله هستند. همچنین یک حلقه قفل کن استنلس استیل در داخل آن قرار دارد که پس از نصب، در لایه آلومینیومی لوله فرورفته و از بیرون کشیده شدن آن جلوگیری میکند. این سیستم دوگانه، اتصالی را ایجاد میکند که حتی در برابر لرزشهای مداوم و تنشهای حرارتی نیز پایدار میماند. توجه به این مشخصات فنی هنگام خرید لوله و اتصالات تک لایه، کلید دستیابی به یک سیستم پایدار است. ویژگیهای کلیدی که این اتصال را متمایز میسازد عبارتند از:
- کاهش اتلاف انرژی و بهینهسازی جریان: طراحی هیدرودینامیک و سطح صاف داخلی زانو، افت فشار را در مقایسه با زانوهای با شعاع تند یا اتصالاتی مانند بوشن و زانوی پلیپروپیلن به حداقل میرساند. این امر در سیستمهای بزرگ با پمپاژ مداوم، به صرفهجویی قابل توجهی در مصرف انرژی منجر میشود.
- استحکام ساختاری یکنواخت و قابل اعتماد: از آنجا که این زانو به صورت یکپارچه و تحت فرآیندهای دقیق ماشینکاری تولید میشود، هیچ نقطه ضعفی مانند جوش یا محل اتصال در بدنه آن وجود ندارد. این یکپارچگی، تحمل فشارهای داخلی و ضربات هیدرولیک (کاویتاسیون) را به طور چشمگیری افزایش میدهد.
- حفظ کامل بهداشت سیال انتقالی: سطح داخلی صیقلی و بدون درز این قطعه، هیچ مکانی برای تجمع باکتریها، رسوبات معدنی یا بیوفیلم ایجاد نمیکند. این ویژگی آن را برای استفاده در سیستمهای آب آشامیدنی، صنایع غذایی و دارویی ایدهآل میسازد.
- سازگاری کامل با انبساط و انقباض حرارتی: سیستم اتصال مکانیکی آن به لوله این اجازه را میدهد که لوله بتواند در طول خود تا حدی حرکت کند و تنشهای ناشی از تغییرات دما را بدون اعمال نیروی مخرب به اتصال، خنثی نماید. این خاصیت از شکستن اتصالات در سیستمهای آب گرم و گرمایشی جلوگیری میکند.
انواع اصلی و دسته بندی زانوهای موجود در بازار
با توجه به تنوع نیازها در طراحی شبکههای لولهکشی، انواع زانو تک لایه با مشخصات مختلف تولید و عرضه میشوند. آشنایی با این انواع برای انتخاب صحیح و بهینه الزامی است. متداولترین نوع، زانوی ۹۰ درجه است که برای تغییر مسیر عمود بر هم استفاده میشود. نوع دیگر، زانوی ۴۵ درجه است که برای ایجاد تغییرات ملایمتر در مسیر و کاهش بیشتر افت فشار کاربرد دارد. از نظر ساختار، زانوها میتوانند به صورت یکسر رزوهای (Male Thread) یا دو سر رزوهای (Female Thread) نیز تولید شوند که برای اتصال مستقیم به تجهیزات رزوهای مانند شیرآلات یا پمپها طراحی شدهاند. همچنین نوع تبدیل زانو وجود دارد که دو سر آن با سایزهای متفاوت است و همزمان هم تغییر جهت و هم تغییر سایز لوله را ممکن میسازد. شناخت انواع زانو تک لایه به مهندسین و مجریان کمک میکند تا دقیقترین قطعه را برای نقشه تاسیسات انتخاب کنند. دستهبندی بر اساس طراحی و کاربرد ویژه:

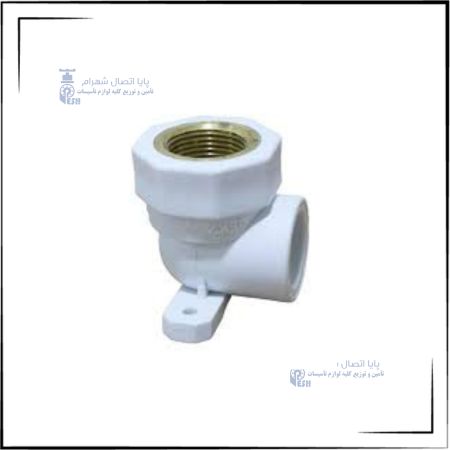

- زانوی دیواری یا Wall Elbow: این نوع معمولاً دارای یک صفحه اتصال یا براکت است که امکان بستن محکم زانو به دیوار یا سطوح دیگر را فراهم میکند. این طراحی برای نصب شیرآلات یا نقاط خروجی ثابت بر روی دیوار بسیار مناسب است و از وارد آمدن بار اضافی به لوله جلوگیری میکند.
- زانوی چرخان یا Swivel Elbow: در این طراحی نوآورانه، یکی از سرهای زانو قابلیت چرخش محدودی حول محور خود را دارد. این ویژگی انعطافپذیری بسیار بالایی در موقعیتبندی نهایی لوله و اتصال به تجهیزات ثابت ایجاد میکند و تنشهای نصب نادرست را جذب مینماید.
- زانوی با شعاع بلند (Long Radius): این زانوها دارای انحنایی با شعاع بیشتر از استاندارد معمول هستند. این طراحی برای خطوطی که انتقال سیال با حداقل افت فشار و کاهش سایش (در سیالات حاوی ذرات جامد) اولویت دارد، مانند برخی خطوط صنعتی، گزینه ایدهآلی محسوب میشود.
- زانوی آببند دوگانه (Double-Seal): در برخی از طراحیهای پیشرفتهتر، علاوه بر اورینگهای استاندارد، یک سیستم آببندی ثانویه نیز در نظر گرفته میشود. این سیستم معمولاً به شکل یک اورینگ اضافی یا واشر مسطح است که سطح تماس و اطمینان در برابر نشتی را به طور مضاعف افزایش میدهد.
مقایسه زانو تک لایه با روش های سنتی تغییر جهت
برای درک ارزش واقعی این قطعه، مقایسه آن با روشهای متداول دیگر برای ایجاد انحنا در مسیر لولهکشی بسیار گویا خواهد بود. روش سنتی، خمکاری لوله فلزی یا حتی لوله تک لایه با استفاده از دستگاه خمکن یا فنر است که اگرچه امکان ایجاد شعاع دلخواه را میدهد، اما معایب ذاتی دارد. خمکاری دستی لوله تک لایه اگر بدون دقت انجام شود، میتواند باعث تضعیف یا ترک خوردن لایه آلومینیومی، کاهش قطر مؤثر لوله در محل خم و ایجاد چینخوردگی در سطح داخلی شود. روش دیگر، استفاده از دو بوشن و یک قطعه لوله کوتاه برش خورده برای ایجاد یک زانوی دستساز است که این روش هم تعداد اتصالات را افزایش داده و هم احتمال نشتی را بیشتر میکند. زانو تک لایه با حذف این ریسکها، راهحلی استاندارد، تمیز و مهندسیشده ارائه میدهد. جدول زیر این مقایسه را به وضوح نشان میدهد.
| معیار مقایسه |
زانو تک لایه (اتصال آماده فیتینگی) |
خمکاری لوله با دستگاه یا فنر |
ساخت زانوی دستساز با دو بوشن و لوله کوتاه |
| کیفیت، یکنواختی و استاندارد بودن انحنا |
دارای کیفیت ساخت ثابت و یکنواخت. شعاع انحنا دقیقاً مطابق با استانداردهای مهندسی طراحی و تولید شده است. هیچ گونه تغییر شکل یا بیقاعدگی در محصول نهایی مشاهده نمیشود. |
کیفیت نهایی کاملاً وابسته به مهارت اپراتور و دقت کالیبراسیون دستگاه خمکن است. احتمال ایجاد نواحی مسطح (فلت اسپات) یا تغییر شکل بیضوی در مقطع لوله وجود دارد. |
اساساً انحنای مهندسیشدهای ایجاد نمیکند. تنها یک زاویه تقریبی با استفاده از دو اتصال مستقیم شکل میگیرد که فاقد هرگونه استاندارد شعاع انحناست. |
| تأثیر بر مشخصات هیدرولیکی و عملکرد جریان |
افت فشار طراحیشده و حداقلی. سطح داخلی صیقلی و هیدرودینامیک، مانع از ایجاد تلاطم اضافی و پدیده کاویتاسیون میگردد. جریان سیال به صورت آرام و یکنواخت هدایت میشود. |
اغلب باعث ایجاد افت فشار موضعی بالاتر و غیرقابل پیشبینی میشود. ناهمواریهای احتمالی داخل خم، مرکز جریان را برهم زده و احتمال ایجاد حباب و سایش را افزایش میدهد. |
بدترین حالت هیدرولیکی. دو تغییر جهت ناگهانی و مجزا، موجب ایجاد تلاطم شدید، اتلاف انرژی بالا و افزایش قابل توجه احتمال رسوبگیری در گوشههای تیز میشود. |
| سرعت اجرا، سهولت نصب و سطح تخصص موردنیاز |
نصب فوقالعاده سریع (در عرض ثانیه). نیاز به حداقل آموزش و تنها تسلط بر استفاده از ابزار فیتینگی دارد. خطای انسانی در فرآیند نصب به شدت کاهش مییابد. |
فرآیندی زمانبر و نیازمند تنظیمات متعدد. اپراتور باید دارای تجربه و تخصص کافی برای جلوگیری از آسیبهای وارده به ساختار لوله در حین خمکاری باشد. |
بسیار زمانبر. مستلزم انجام چندین عملیات برش، کالیبرهکردن و نصب دو اتصال مجزا است. احتمال خطا در هر یک از این مراحل وجود دارد. |
| میزان استحکام، قابلیت اطمینان و مقاومت در برابر نشتی |
استحکام ساختاری بسیار بالا با سیستم آببندی دوگانه (اورینگ و قفل مکانیکی). احتمال نشتی نزدیک به صفر و مقاومت عالی در برابر ارتعاشات و تنشهای حرارتی طولانیمدت. |
استحکام لوله در ناحیه تحت عملیات حرارتی یا مکانیکی (خم) ممکن است تضعیف شود. این ناحیه به عنوان نقطه ضعف بالقوه برای ترکخوردگی یا نشت در چرخههای خستگی شناخته میشود. |
دارای دو نقطه حساس و مستعد نشتی. تحت تأثیر فشارهای دینامیکی یا لرزش، احتمال شل شدن اتصالات بیشتر بوده و یکپارچگی سیستم را تهدید میکند. |
| تحلیل هزینه نهایی (شامل زمان، نیروی انسانی و مواد مصرفی) |
هزینه اولیه قطعه آماده بیشتر، اما صرفهجویی بسیار قابل توجه در زمان اجرا و هزینه نیروی کار کمتخصص. در مجموع، هزینه کل پروژه اغلب کاهش مییابد. |
هزینههای جانبی شامل استهلاک یا اجاره دستگاه، انرژی مصرفی و دستمزد نیروی متخصص بالا است. هزینه بالقوه جایگزینی لوله خراب شده نیز باید لحاظ گردد. |
اگرچه هزینه دو بوشن و قطعه لوله ممکن است کم به نظر برسد، اما هزینه نیروی کار برای انجام دو اتصال کامل و زمان بیشتر، میتواند در مجموع آن را به گزینهای پرهزینه تبدیل کند. |
| ظاهر نهایی، زیباییشناسی و یکپارچگی بصری سیستم |
ظاهری کاملاً حرفهای، تمیز و یکسان در تمام نقاط پروژه. نشاندهنده اجرای با کیفیت و استاندارد است. |
ظاهر بستگی به مهارت اپراتور دارد. ممکن است خمها کاملاً همراستا نبوده و انحنای یکسانی در سرتاسر پروژه مشاهده نشود. |
کاربردهای گسترده در تاسیسات ساختمانی و صنعتی
کاربرد زانو تک لایه بسیار فراتر از تاسیسات ساده آبرسانی خانگی است. در سیستمهای گرمایش از کف، این زانوها در کلکتورها برای اتصال لولههای رفت و برگشت به لولههای اصلی نقش حیاتی ایفا میکنند. در سیستمهای تهویه مطبوع و چیلرها، برای دور زدن موانع و تغییر مسیر لولههای آب سرد و گرم به کار میروند. در صنایع، برای خطوط انتقال سیالات غیرخورنده، هوای فشرده و سیستمهای خنککننده از این اتصالات استفاده میشود. یکی از نقاط قوت آن، استفاده در فضاهای تنگ و محدود است که امکان خمکاری با شعاع کم با دستگاه وجود ندارد. در چنین مواردی، یک زانوی ۹۰ یا ۴۵ درجه به سادگی مشکل را حل میکند. در شبکههای آبرسانی شهری و آبیاری تحت فشار نیز برای انشعابگیری و تغییر مسیر در باکسهای شیرآلات از این محصول استفاده میشود. موارد استفاده تخصصی و پراهمیت:
- اتصال به تجهیزات بهداشتی: برای اتصال لولهکشی دیواری به شیرآلات روشویی، دستشویی، توالت و شیرهای اطمینان آبگرمکن، زانوهای تک لایه (اغلب به صورت رزوهای) گزینهای امن و نشتبند هستند. نصب سریع آنها در پشت کابینت یا داخل دیوار بسیار آسان است.
- کاربرد در سیستمهای اطفاء حریق اسپرینکلر: در شبکههای تحت فشار اطفاء حریق، قابلیت اطمینان هر اتصال بسیار حیاتی است. زانوهای تک لایه با تحمل فشار بالا و نصب سریع، میتوانند در شاخههای این سیستمها مورد استفاده قرار گیرند.
- استفاده در خطوط لوله کشی صنایع غذایی: به دلیل سطح بهداشتی داخلی و مقاومت در برابر شستشوهای شیمیایی، این زانوها برای خطوط انتقال آب فرآوری، شیر، دوغ و سایر مایعات غذایی در کارخانهجات مناسب هستند.
- نقش در لولهکشی سیستمهای خورشیدی: در مدارهای آبگرمکنهای خورشیدی که نوسان دما و فشار متداول است، زانوهای تک لایه به دلیل سازگاری با انبساط حرارتی و مقاومت در برابر دمای بالا، انتخاب مناسبی به شمار میروند.
راهنمای انتخاب، نصب و نگهداری اصولی
انتخاب صحیح زانو تک لایه با توجه به نیاز پروژه، اولین گام برای یک اجرای موفق است. باید به سایز دقیق (مطابق با قطر خارجی لوله)، زاویه مورد نیاز (۹۰ یا ۴۵ درجه)، جنس بدنه (با توجه به محیط خورنده یا معمولی) و نیاز یا عدم نیاز به رزوه توجه کرد. برای اطلاع از قیمت زانو تک لایه و مقایسه اقتصادی، استعلام قیمت زانو تک لایه از چندین تامینکننده معتبر توصیه میشود. در فرآیند نصب، رعایت اصول اولیه مانند برش صاف و عمود لوله، پخزنی مناسب لبه و استفاده از ابزار کالیبره شده (کونیکور) ضروری است. قبل از وارد کردن لوله به داخل زانو، از تمیز و سالم بودن اورینگها اطمینان حاصل کنید. هنگام سفت کردن مهره با آچار، باید تا جایی پیش رفت که احساس کنیم اورینگ به خوبی فشرده شده و لوله کاملاً قفل شده است، اما از اعمال گشتاور بیش از حد که میتواند به اورینگ یا بدنه آسیب بزند، خودداری نمود. پس از اتمام نصب، انجام تست فشار سیستم برای اطمینان از سلامت کلیه اتصالات، یک استاندارد کاری غیرقابل چشمپوشی است. نکات کلیدی برای افزایش طول عمر و کارایی:
- انبارش صحیح: زانوها باید در بستهبندی اصلی خود و در محیطی خشک و به دور از رطوبت و گرد و غبار انبار شوند. از انباشتن وزن دیگر قطعات بر روی آنها باید پرهیز کرد.
- استفاده از ابزار مناسب: برای نصب، حتماً از آچار فرانسه یا رینگ کش استاندارد با اندازه مناسب استفاده شود. استفاده از آچارهای نامناسب (مانند آچار adjustable) ممکن است به مهره گرد شده و آسیب برساند.
- بررسی دورهای در سیستمهای حساس: در سیستمهای صنعتی با شرایط کاری سخت، انجام بازرسیهای دورهای بصری از اتصالات برای بررسی هرگونه نشانهای از رطوبت یا خوردگی بیرونی توصیه میشود.
- تعویض اورینگ در صورت نیاز: در صورت باز کردن اتصال برای تعمیرات، اگر اورینگها خشک شده، ترک خورده یا تغییر شکل دائمی دادهاند، باید با اورینگهای نو و همسان تعویض شوند. استفاده مجدد از اورینگهای فرسوده ریسک نشتی را افزایش میدهد.
برای دریافت مشاوره فنی، اطلاع از موجودی و قیمت لوله و اتصالات پلیمری و همچنین استعلام قیمت دقیق، بهترین روش تماس مستقیم با کارشناسان فروشگاههای معتبر است. مراجعه به عرضهکنندگان باسابقه و دارای اعتبار مانند فروشگاه پایا اتصال شهرام که در زمینه فروش لوله و اتصالات تک لایه تخصص دارند، میتواند راهنمای مطمئنی برای انتخاب و خرید زانو تک لایه با کیفیت باشد. مقایسه قیمت لوله و اتصالات پلی اتیلن و سایر اتصالات از منابع مختلف، به تصمیمگیری اقتصادیتر کمک شایانی میکند.
